Terminal DIN 100 x 100 mm, RAL 7030 VE: 16 m

Datenblatt_DIN__de__2025_05.pdf

Verdrahtungskanal Terminal DIN PVC

Breite: 100 mm, Höhe: 100 mm, Klebebandbreite: 0 mm

Artikel-Nr.: 7649-1

Alle Ausführungen ansehen

GTIN/EAN: 4015070165517

Breite

Höhe

Preis nur für angemeldete Nutzer

Als registrierter Nutzer haben Sie Zugriff auf alle Preise unserer Artikel und können direkt bestellen.

Anmelden

Produktbeschreibung

Verdrahtungskanal DIN aus PVC mit normgerechten Bodenlochungen

Der Verdrahtungskanal DIN wurde für die professionelle Kabelführung im Schaltschrank- und Steuerungsbau entwickelt. Gefertigt aus hochwertigem, blei-, silikon- und cadmiumfreiem Hart-PVC, erfüllt er die Anforderungen der EN 50085-2-3 und überzeugt durch hohe Stabilität, einfache Montage sowie langlebige Qualität.

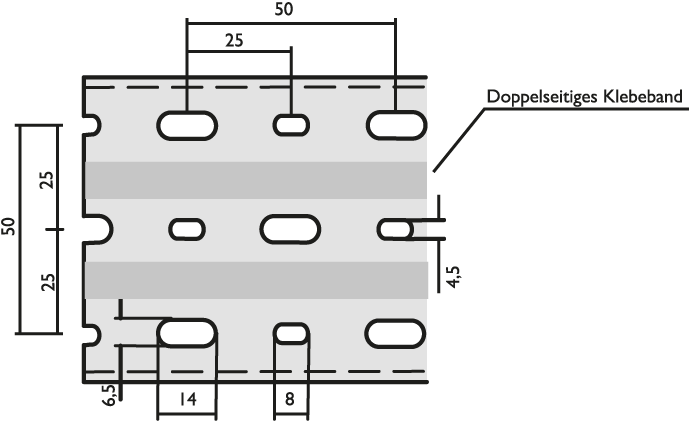

Ein besonderer Vorteil sind die Bodenlochungen nach DIN 50085-2-3. Das präzise ausgeführte Stanzbild befindet sich immer im gleichen Abstand zum Kanalende. Dadurch wird eine einheitliche Positionierung der Befestigungspunkte ermöglicht, was die Planung, Montage und den Austausch von Verdrahtungskanälen vereinfacht.

Besondere Merkmale

Bodenlochungen nach DIN 50085-2-3
Stanzbild immer im gleichen Abstand zum Kanalende
Gratfreie Prägung zum Schutz von Kabeln und Monteuren

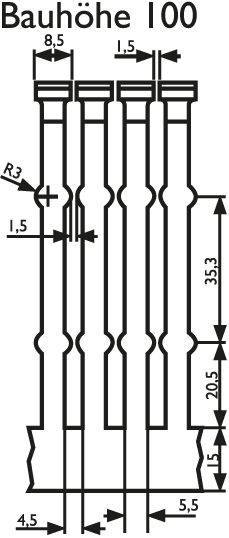

Drahtrückhaltenasen ab Bauhöhe 75 mm
Sollbruchstellen an den Stegen für flexible Anpassungen
Klebeband als praktische Fixierhilfe am Kanalboden
Optimaler Deckelsitz für leichte Montage und Demontage
3-Spuren-Lochbild ab Kanalbreite 75 mm

Material und Eigenschaften

Der Verdrahtungskanal besteht aus schwer entflammbarem Hart-PVC gemäß UL 94 V0 und ist für Einsatztemperaturen von -25 °C bis +60 °C ausgelegt. Die Lieferung erfolgt in einer Standardlänge von 2.000 mm inklusive Deckel. Die graue Ausführung entspricht RAL 7030.

Dank seiner normgerechten Ausführung, der reproduzierbaren Lochbilder und der hohen Verarbeitungsqualität eignet sich der Verdrahtungskanal optimal für den Einsatz in Schaltschränken, Verteilern und industriellen Steuerungsanlagen.

Besondere Merkmale

C-UR-US

CE-freigestellt

ePLAN

RoHS-konform

VDE

Technische Daten

Allgemein

ETIM-Klasse:

Verdrahtungskanal

Werkstoff:

Polyvinylchlorid (PVC)

Ausführung der Seitenwand:

geschlitzt

Befestigungsart:

Bodenlochung

Farbe:

grau

Länge:

2000 mm

Klebebandbreite:

0 mm

Breite:

100 mm

Höhe:

100 mm

Schlitzbreite:

5 mm

Nutzbarer Querschnitt:

9049 mm²

RAL-Nummer:

7030

Schlitzabstand:

12,5 mm

Downloads

Datenblatt_DIN__de__2025_05.pdf

Alle Ausführungen

Typ	Klebebandbreite	Breite	Höhe	Artikel-Nr.
Typ Terminal DIN 25 x 25 mm, RAL 7030 VE: 48 m	Klebebandbreite 0 mm	Breite 25 mm	Höhe 25 mm	Artikel-Nr. 7610-1
Terminal DIN 25 x 25 mm, RAL 7030 VE: 48 m Breite: 25 mm, Höhe: 25 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7610-1 Breite: 25 mm Höhe: 25 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 25 x 37,5 mm, RAL 7030 VE: 54 m	Klebebandbreite 0 mm	Breite 25 mm	Höhe 37,5 mm	Artikel-Nr. 7620-1
Terminal DIN 25 x 37,5 mm, RAL 7030 VE: 54 m Breite: 25 mm, Höhe: 37,5 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7620-1 Breite: 25 mm Höhe: 37,5 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 37,5 x 37,5 mm, RAL 7030 VE: 40 m	Klebebandbreite 0 mm	Breite 37,5 mm	Höhe 37,5 mm	Artikel-Nr. 7621-1
Terminal DIN 37,5 x 37,5 mm, RAL 7030 VE: 40 m Breite: 37,5 mm, Höhe: 37,5 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7621-1 Breite: 37,5 mm Höhe: 37,5 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 50 x 37,5 mm, RAL 7030 VE: 32 m	Klebebandbreite 0 mm	Breite 50 mm	Höhe 37,5 mm	Artikel-Nr. 7622-1
Terminal DIN 50 x 37,5 mm, RAL 7030 VE: 32 m Breite: 50 mm, Höhe: 37,5 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7622-1 Breite: 50 mm Höhe: 37,5 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 25 x 50 mm, RAL 7030 VE: 44 m	Klebebandbreite 0 mm	Breite 25 mm	Höhe 50 mm	Artikel-Nr. 7630-1
Terminal DIN 25 x 50 mm, RAL 7030 VE: 44 m Breite: 25 mm, Höhe: 50 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7630-1 Breite: 25 mm Höhe: 50 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 37,5 x 50 mm, RAL 7030 VE: 32 m	Klebebandbreite 0 mm	Breite 37,5 mm	Höhe 50 mm	Artikel-Nr. 7631-1
Terminal DIN 37,5 x 50 mm, RAL 7030 VE: 32 m Breite: 37,5 mm, Höhe: 50 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7631-1 Breite: 37,5 mm Höhe: 50 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 50 x 50 mm, RAL 7030 VE: 42 m	Klebebandbreite 0 mm	Breite 50 mm	Höhe 50 mm	Artikel-Nr. 7632-1
Terminal DIN 50 x 50 mm, RAL 7030 VE: 42 m Breite: 50 mm, Höhe: 50 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7632-1 Breite: 50 mm Höhe: 50 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 75 x 50 mm, RAL 7030 VE: 28 m	Klebebandbreite 0 mm	Breite 75 mm	Höhe 50 mm	Artikel-Nr. 7633-1
Terminal DIN 75 x 50 mm, RAL 7030 VE: 28 m Breite: 75 mm, Höhe: 50 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7633-1 Breite: 75 mm Höhe: 50 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 100 x 50 mm, RAL 7030 VE: 20 m	Klebebandbreite 0 mm	Breite 100 mm	Höhe 50 mm	Artikel-Nr. 7634-1
Terminal DIN 100 x 50 mm, RAL 7030 VE: 20 m Breite: 100 mm, Höhe: 50 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7634-1 Breite: 100 mm Höhe: 50 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 25 x 75 mm, RAL 7030 VE: 36 m	Klebebandbreite 0 mm	Breite 25 mm	Höhe 75 mm	Artikel-Nr. 7640-1
Terminal DIN 25 x 75 mm, RAL 7030 VE: 36 m Breite: 25 mm, Höhe: 75 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7640-1 Breite: 25 mm Höhe: 75 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 37,5 x 75 mm, RAL 7030 VE: 24 m	Klebebandbreite 0 mm	Breite 37,5 mm	Höhe 75 mm	Artikel-Nr. 7641-1
Terminal DIN 37,5 x 75 mm, RAL 7030 VE: 24 m Breite: 37,5 mm, Höhe: 75 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7641-1 Breite: 37,5 mm Höhe: 75 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 50 x 75 mm, RAL 7030 VE: 28 m	Klebebandbreite 0 mm	Breite 50 mm	Höhe 75 mm	Artikel-Nr. 7642-1
Terminal DIN 50 x 75 mm, RAL 7030 VE: 28 m Breite: 50 mm, Höhe: 75 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7642-1 Breite: 50 mm Höhe: 75 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 75 x 75 mm, RAL 7030 VE: 24 m	Klebebandbreite 0 mm	Breite 75 mm	Höhe 75 mm	Artikel-Nr. 7643-1
Terminal DIN 75 x 75 mm, RAL 7030 VE: 24 m Breite: 75 mm, Höhe: 75 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7643-1 Breite: 75 mm Höhe: 75 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 100 x 75 mm, RAL 7030 VE: 16 m	Klebebandbreite 0 mm	Breite 100 mm	Höhe 75 mm	Artikel-Nr. 7644-1
Terminal DIN 100 x 75 mm, RAL 7030 VE: 16 m Breite: 100 mm, Höhe: 75 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7644-1 Breite: 100 mm Höhe: 75 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 125 x 75 mm, RAL 7030 VE: 16 m	Klebebandbreite 0 mm	Breite 125 mm	Höhe 75 mm	Artikel-Nr. 7645-1
Terminal DIN 125 x 75 mm, RAL 7030 VE: 16 m Breite: 125 mm, Höhe: 75 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7645-1 Breite: 125 mm Höhe: 75 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 150 x 100 mm, RAL 7030 VE: 8 m	Klebebandbreite 0 mm	Breite 150 mm	Höhe 100 mm	Artikel-Nr. 7646-1
Terminal DIN 150 x 100 mm, RAL 7030 VE: 8 m Breite: 150 mm, Höhe: 100 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7646-1 Breite: 150 mm Höhe: 100 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 50 x 100 mm, RAL 7030 VE: 32 m	Klebebandbreite 0 mm	Breite 50 mm	Höhe 100 mm	Artikel-Nr. 7647-1
Terminal DIN 50 x 100 mm, RAL 7030 VE: 32 m Breite: 50 mm, Höhe: 100 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7647-1 Breite: 50 mm Höhe: 100 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 75 x 100 mm, RAL 7030 VE: 20 m	Klebebandbreite 0 mm	Breite 75 mm	Höhe 100 mm	Artikel-Nr. 7648-1
Terminal DIN 75 x 100 mm, RAL 7030 VE: 20 m Breite: 75 mm, Höhe: 100 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7648-1 Breite: 75 mm Höhe: 100 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt

Typ Terminal DIN 100 x 100 mm, RAL 7030 VE: 16 m	Klebebandbreite 0 mm	Breite 100 mm	Höhe 100 mm	Artikel-Nr. 7649-1
Terminal DIN 100 x 100 mm, RAL 7030 VE: 16 m Breite: 100 mm, Höhe: 100 mm, Klebebandbreite: 0 mm Artikel-Nr.: 7649-1 Breite: 100 mm Höhe: 100 mm Klebebandbreite: 0 mm Preis nur für angemeldete Nutzer Anmelden Zum Produkt
